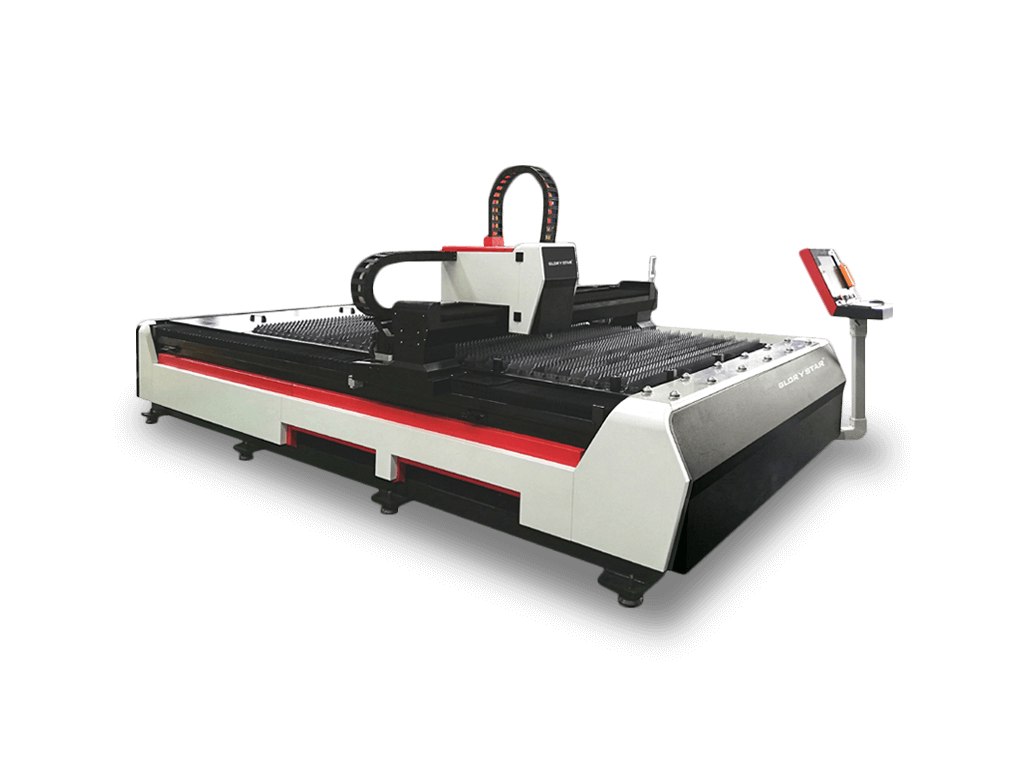

Las máquinas de corte láser GS son muy populares en muchas empresas, ya que tienen una estructura abierta, ocupan muy poco espacio, son fáciles de operar y asequibles. Las cortadoras láser de la serie GS ofrecen un rango de potencia opcional de 500W-4000W, con un área de trabajo máxima de 6m x 2m.
Impulsada por un tornillo de bolas recirculantes de alta precisión, piñón y cremallera, esta cortadora láser se caracteriza por una estabilidad excepcional y una precisión de corte de 0,05 mm. La boquilla de corte está equipada con un sensor sin contacto para ajustar la distancia entre la boquilla y el metal cortado. Esto permite un mejor efecto de procesamiento, incluso en piezas de trabajo con superficies irregulares.
Modelo |
GS-3015 |
GS-4015 |
GS-4020 |
GS-6015 |
GS-6020 |
Potencia de generador |
500W-4000W
(opcional) |
500W-4000W
(opcional) |
500W-4000W
(opcional) |
500W-4000W
(opcional) |
500W-4000W
(opcional) |
Área de trabajo |
3000*1500mm |
4000*1500mm |
4000*2000mm |
6000*1500mm |
6000*2000mm |
Máx. desplazamiento de eje X |
1510mm |
1510 |
2010 |
1510 |
2010 |
Máx. desplazamiento de eje Y |
3030mm |
4030 |
4030 |
6030 |
6030 |
Máx. desplazamiento de eje Z |
80mm |
80mm |
80mm |
80mm |
80mm |
Precisión de posicionamiento geométrico
en ejes X/Y |
≤0.05mm
(rango completo) |
≤0.05mm
(rango completo) |
≤0.05mm
(rango completo) |
≤0.05mm
(rango completo) |
≤0.05mm
(rango completo) |
Precisión de repetividad de
posicionamiento en ejes X/Y |
≤0.03mm |
≤0.03mm |
≤0.03mm |
≤0.03mm |
≤0.03mm |
Consumo |
12KW<
30KW |
12KW<
30KW |
12KW<
30KW |
12KW< 30KW |
12KW<
30KW |
Dimensiónes totales |
4800*2300*2000mm |
6000*2700*2000mm |
6000*3200*2000mm |
8100*2300*2000mm |
8300*3200*2000mm |
Sistema mesa de pallet único
Carenado abierto
Generador láser marca IPG
Fuente de corte apta para zonas tropicales - Chiler
Cabezal Automático con Autofocus WSX
Sistema de extracción de humos
Software CAD CAM
Precisión posicionamiento: <=0.05 mm
Repetibilidad: <=0.03 mm
X/Y Velocidad Interpolada: 126 m/min
Aceleración: 1.5 G
CNC: CypCut (China)
Monitor: 19"
Accionamiento Piñón y Cremallera: Neugart / Güdel (Suiza)
Reductores: Güdel (Suiza)
Servos y Motores: Panasonic (Japón)
Guías Lineales: Hiwin (Taiwan)
Componentes Eléctricos: Telemecanique / Varios
Sistema de filtrado de humos
Estabilizador
Sistema de corte de caños
Compresor Atlas Copco con enfriador para uso de aire comprimido como gas de asistencia de corte
